از لوله های انقباض حرارتی برای چه استفاده می شود؟

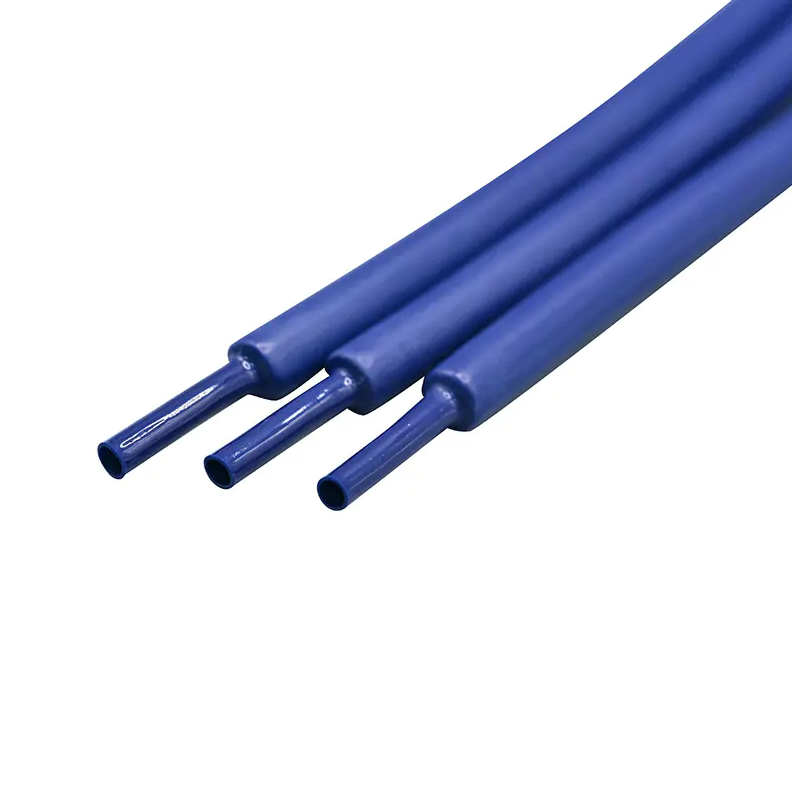

لوله انقباض حرارتی یک لوله ترموپلاستیک است که هنگامی که در معرض گرما قرار می گیرد، منقبض می شود، یک آستین محکم و محافظ در اطراف سیم ها، قطعات یا دستگاه های پزشکی ایجاد می کند. . عمدتاً برای عایق‌سازی الکتریکی، حفاظت مکانیکی، کاهش فشار، بسته‌بندی و آب‌بندی استفاده می‌شود - و در کاربردهای پزشکی، نقش مهمی در ساخت کاتتر، کپسول‌سازی دستگاه و کنترل دقیق ابعاد مجموعه‌های لوله ایفا می‌کند.

توابع اصلی از لوله انقباض حرارتی

لوله های انقباض حرارتی طیف گسترده ای از نقش های کاربردی را در صنایع ایفا می کنند. درک این کاربردهای اصلی به مهندسان و طراحان کمک می کند تا مواد و ضخامت دیوار مناسب را برای نیازهای خاص خود انتخاب کنند.

• عایق برق: برای جلوگیری از اتصال کوتاه و محافظت در برابر ولتاژ تا چند کیلو ولت بسته به ضخامت دیوار، هادی ها، اتصالات لحیم کاری و پایانه های در معرض را پوشش می دهد.
• حفاظت مکانیکی: کابل ها و قطعات را در برابر سایش، مواد شیمیایی، اشعه ماوراء بنفش و نفوذ رطوبت محافظت می کند.
• تسکین فشار: تنش را در نقاط ورودی کابل کاهش می دهد و با توزیع نیروهای خمشی در یک منطقه بزرگتر، طول عمر کانکتورها را افزایش می دهد.
• بسته بندی و سازماندهی: چندین سیم یا لوله را در یک مجموعه واحد و قابل مدیریت گروه بندی می کند.
• شناسایی و رنگ بندی: در رنگ های متعدد برای برچسب گذاری مدار موجود است که امکان تعمیر و نگهداری سریع و بدون خطا را فراهم می کند.
• آب بندی: انواع با روکش چسب، مهر و موم های ضد آب و محیطی را در اطراف اتصالات و اتصالات ایجاد می کنند.


لوله انقباض حرارتی در تولید تجهیزات پزشکی

صنعت پزشکی یکی از سخت‌ترین محیط‌های کاربردی برای لوله‌های انقباض حرارتی است. در اینجا، این فقط یک آستین محافظ نیست - بلکه یک آستین محافظ است جزء مهندسی شده با پیامدهای مستقیم ایمنی بیمار . لوله انقباض حرارتی درجه پزشکی در فرآیندهای حیاتی زیر استفاده می شود:

ساخت کاتتر و لمینیت لایه

لوله انقباض حرارتی در طول مونتاژ کاتتر برای چسباندن لایه‌ها، کنترل قطر بیرونی و ایجاد پروفایل‌های صاف و آتروماتیک اعمال می‌شود. یک شفت کاتتر بالون معمولی ممکن است از الف استفاده کند فرآیند جمع شدن دو لایه برای لمینیت لایه تقویتی بافته شده بر روی یک آستر داخلی، دستیابی به فشارهای انفجاری بالای 20 اتمسفر و در عین حال حفظ انعطاف پذیری مورد نیاز برای ناوبری عروقی.

شکل دهی نوک و شکل دهی انتهای دیستال

اعمال گرما دقیق از طریق لوله های کوچک هندسه نوک ثابت را امکان پذیر می کند - برای هدایت کاتترها از طریق عروق پرپیچ و خم بسیار مهم است. تلورانس ها در شکل گیری نوک پزشکی اغلب در داخل نگه داشته می شوند 0.01 ± میلی متر ، نیاز به لوله هایی با نسبت انقباض قابل پیش بینی و یکنواخت در هر قطعه دارد.

کپسوله سازی حسگرها و قطعات الکترونیکی

دستگاه های کم تهاجمی اغلب حسگرهای فشار، ترموکوپل ها یا عناصر تصویربرداری را در انتهای انتهایی خود قرار می دهند. لوله انقباض حرارتی یک محفظه زیست سازگار را فراهم می کند که از این اجزا در برابر مایعات بدن محافظت می کند و در عین حال عایق الکتریکی را در طول عمر دستگاه حفظ می کند.

مهندسی شیب انتقال و سختی شفت

سازندگان با اعمال لوله های جمع شونده با طول سنج ها و ضخامت دیواره های مختلف در مناطق مختلف در امتداد شفت کاتتر، یک گرادیان انعطاف پذیری کنترل شده را مهندسی می کنند. سفت در نزدیکی برای فشار پذیری، منعطف دیستال برای قابلیت ردیابی . این تکنیک در طراحی مدرن کاتتر مداخله ای مرکزی است و یکی از مزایای تعیین کننده کار با متخصصان مجرب لوله های پزشکی است.

مواد متداول و خواص آنها

انتخاب ماده تعیین کننده دمای انقباض، انعطاف پذیری، مقاومت شیمیایی و زیست سازگاری است. جدول زیر پرمصرف ترین مواد را در زمینه پزشکی و صنعتی خلاصه می کند:

پارامترهای کلیدی که باید هنگام انتخاب مشخص شوند لوله انقباض حرارتی

انتخاب لوله اشتباه می تواند منجر به خرابی پردازش، لایه برداری یا عدم انطباق ابعادی شود. پارامترهای زیر باید قبل از تهیه یا توسعه فرآیند به وضوح تعریف شوند:

• قطر داخلی عرضه شده (بسط یافته): باید بزرگتر از OD بستر باشد تا امکان بارگیری آسان بدون ایجاد اعوجاج در زیرلایه فراهم شود.
• قطر داخلی بازیابی شده (کوچک شده): باید بعد از انقباض کامل حرارتی با بعد هدف نهایی مجموعه تمام شده مطابقت داشته باشد.
• ضخامت دیوار بازیابی شده: استحکام مکانیکی و میزان کمک لوله به OD کلی دستگاه تمام شده را تعیین می کند.
• نسبت کوچک شدن: نسبت های رایج عبارتند از 2:1، 3:1، و 4:1. نسبت های بالاتر، انعطاف پذیری بیشتری در پوشش بستر در قطرهای مختلف ارائه می دهند.
• دمای فعال سازی: باید با تحمل حرارت مواد زیرین و هر گونه چسب یا پوشش از پیش اعمال شده مطابقت داشته باشد.
• گواهی زیست سازگاری: انطباق با ISO 10993 برای هر ماده ای در برنامه های پزشکی تماس با بیمار الزامی است.

کاربردهای صنعتی و هوافضا

فراتر از دستگاه‌های پزشکی، لوله‌های انقباض حرارتی برای تولید مهار سیم در اتوماسیون‌های خودرو، هوافضا و صنعتی اساسی است. در هوافضا، MIL-DTL-23053 مشخصات لوله‌های انقباض حرارتی را کنترل می‌کند، که نیاز به تاخیر در شعله، مقاومت سیال و دمای سرویس مداوم از -55 درجه سانتیگراد تا 150 درجه سانتیگراد یا بالاتر دارد. کاربردهای خودرویی از پلی اولفین با چسب برای اتصالات ضد آب و هوا استفاده می کنند، جایی که لرزش و چرخه حرارتی به طور همزمان فشار مکانیکی و شیمیایی را تحمیل می کنند. در روباتیک صنعتی، انقباض حرارتی انعطاف‌پذیر از کابل‌ها در اتصالات مفصلی محافظت می‌کند که ممکن است ده‌ها میلیون چرخه انعطاف‌پذیری را در طول عمر دستگاه انجام دهند.

چگونه LINSTANT از فناوری انقباض حرارتی در لوله های پلیمری پزشکی استفاده می کند

LINSTANT از زمان تاسیس آن در سال 2014 به لوله های پلیمری پزشکی اختصاص داده شده است، و متخصص در فناوری های پردازش اکستروژن، پوشش دهی و پس پردازش برای سازندگان تجهیزات پزشکی در سراسر جهان است. کار اصلی این شرکت مستقیماً با کاربردهای لوله‌های انقباض حرارتی تلاقی می‌کند: ساخت شفت کاتتر، لمینیت لوله بالون، و مهندسی شیب سختی همگی به نوع کنترل فرآیند انقباض دقیقی بستگی دارد که LINSTANT در بیش از یک دهه تجربه تولید متمرکز توسعه داده است.

مجموعه محصولات LINSTANT طیف کاملی از نیازهای ساخت کاتتر و لوله های پزشکی را برطرف می کند:

• لوله اکسترود شده تک لایه و چند لایه برای ساخت شفت کاتتر
• پیکربندی های تک لومن و چند لومن برای طرح های کاتتر پیچیده و چند منظوره
• لوله بالون تک لایه، دو لایه و سه لایه - یک برنامه اصلی که در آن لمینیت انقباض حرارتی به طور مستقیم استحکام ترکیدگی بالون، مشخصات انطباق و ثبات ابعادی را تعیین می کند.
• غلاف های تقویت شده مارپیچی و بافته شده برای قابلیت فشار و انتقال گشتاور در دستگاه های دسترسی عروقی مهندسی شده اند.
• لوله PEEK و Polyimide (PI) برای کاربردهای مهندسی سخت که نیاز به مقاومت شیمیایی و حرارتی شدید دارند.
• محلول‌های درمان سطحی شامل پوشش‌های آبدوست، که اغلب پس از فرآیند انقباض برای افزایش روان‌کاری در دستگاه‌های عروقی و اورولوژی استفاده می‌شوند.

تعهد LINSTANT به سازندگان تجهیزات پزشکی بر پایه آن بنا شده است قابلیت‌های توسعه دقیق فرآیند و خروجی تولید پایدار و تکرارپذیر - دو ویژگی غیرقابل مذاکره زمانی که لوله‌های انقباض حرارتی به عنوان یک جزء ساختاری در دستگاه‌های حیاتی عمل می‌کنند، جایی که واریانس ابعادی حتی چند میکرون می‌تواند بر نتایج بالینی تأثیر بگذارد.

بهترین روش ها برای درخواست لوله انقباض حرارتی در تولید پزشکی

دستیابی به نتایج ثابت - به ویژه در تولید تجهیزات پزشکی - مستلزم کنترل های منظم فرآیند در هر مرحله از کاربرد هیت شرینک است:

1. از منابع حرارتی کالیبره شده استفاده کنید: تفنگ‌های حرارتی، اجاق‌ها و سیستم‌های جریان مجدد مبتنی بر سنبه باید تا دمای ۵± درجه سانتی‌گراد یا بهتر کالیبره شوند تا از انقباض یکنواخت بدون پردازش بیش از حد مواد زیرین اطمینان حاصل شود.
2. ابعاد سنبه را دقیقاً کنترل کنید: سنبه OD شناسه بازیابی شده مجموعه تمام شده را تعیین می کند. تغییرات ابعادی در سنبه منبع اصلی عدم انطباق در لمینیت کاتتر است.
3. مواد هیگروسکوپی پیش خشک: موادی مانند Pebax® رطوبت محیط را جذب می‌کنند که می‌تواند باعث ایجاد حفره یا نقص سطحی در طول پردازش کوچک شود. پیش خشک کردن در دمای 60 تا 80 درجه سانتیگراد به مدت 4 تا 8 ساعت یک روش استاندارد قبل از پردازش است.
4. اعتبارسنجی پروفایل های کوچک با بازرسی مقاله اول: OD بازیابی شده، ضخامت دیواره و کیفیت سطح را در اولین واحدهای تولیدی قبل از انجام یک دوره کامل تولید اندازه گیری کنید.
5. ثبت و کنترل نرخ های خنک کننده: خنک شدن سریع می تواند استرس پسماند را قفل کند. خنک‌سازی تدریجی و کنترل‌شده از ثبات ابعادی پشتیبانی می‌کند، به‌ویژه در لمینیت‌های کاتتر چند لایه که در آن مواد مختلف دارای ضرایب انبساط حرارتی متفاوتی هستند.

سوالات متداول در مورد لوله های انقباض حرارتی

چه نسبت جمع شدگی برای لمینیت کاتتر پزشکی بهتر است؟

برای اکثر فرآیندهای لمینیت کاتتر، الف لوله کوچک کننده PET 2:1 با دیوار نازک بازیابی شده (0.0005 اینچ تا 0.002 اینچ) انتخاب استاندارد است. نسبت 4:1 زمانی استفاده می‌شود که قطر منبسط شده باید طیف وسیعی از اندازه‌های بستر را در خود جای دهد، مانند تاسیساتی که اندازه‌های متعدد کاتتر را روی یک فیکسچر مشترک تولید می‌کنند.

آیا می‌تواند بدون چسب، لایه‌های لوله را به هم بچسباند؟

در بسیاری از فرآیندهای لمینیت کاتتر، نیروی فشاری لوله انقباض - همراه با حرارتی که لایه‌های پلیمری زیرین را نرم می‌کند - برای ایجاد یک پیوند ورقه‌ای بدون چسب جداگانه کافی است. با این حال، برای کاربردهایی که نیاز به مهر و موم هرمتیک دارند یا در مواردی که مواد لایه از نظر شیمیایی ناسازگار هستند، از انقباض حرارتی با لایه چسب یا هماکستروژن لایه ای استفاده می شود.

آیا تمام لوله های هیت شرینک برای مصارف پزشکی زیست سازگار هستند؟

خیر ISO 10993 آزمایش - پوشش سمیت سلولی، حساسیت و همسازگاری - برای هر ماده ای که با بیمار در تماس است مورد نیاز است. FEP، PTFE، و گریدهای خاص Pebax® و پلی اولفین پروفایل‌های زیست سازگاری را ایجاد کرده‌اند، اما برای ارسال‌های نظارتی به سازمان‌های نشان‌گذاری FDA یا CE، اسناد و مدارک خاص مورد نیاز است.

در کاربردهای پزشکی دقیق، دیواره‌های لوله‌های حرارتی کوچک چقدر می‌توانند نازک باشند؟

لوله بسیار نازک حرارتی PET با ضخامت دیواره بازیابی شده 0.0005 اینچ (12.7 میکرومتر) برای کار با کاتتر دقیق در جایی که به حداقل رساندن OD اضافی بسیار مهم است قابل دستیابی است - به ویژه در کاتترهای عصبی عروقی با قطر کار کمتر از 3 فرانسوی، که در آن هر میکرون ضخامت دیواره اضافه شده مستقیماً بر قابلیت ردیابی دستگاه از طریق آناتومی عروق مغزی تأثیر می گذارد.
