پاسخ سریع: چی لوله پلی آمید پزشکی استفاده می شود برای
لوله پلیآمید پزشکی یک دیواره نازک، لوله پلاستیکی با کارایی بالا است که از رزین پلیآمید اکسترود یا ریختهگری شده است، که عمدتاً بهعنوان آستر، غلاف یا لایه ساختاری در داخل کاتترها، میکروکاتترها، سیمهای راهنما و سایر دستگاههای تحویل کم تهاجمی استفاده میشود. این انتخاب به این دلیل است که پلیآمید را میتوان به دیوارههای بسیار نازک و دقیق در برخی از طرحها تبدیل کرد 0.001 اینچ ، در حالی که همچنان دارای استحکام کششی معنی دار، پایداری در دمای بالا و مقاومت در برابر حلال است، ترکیبی که نایلون ساده یا لوله استاندارد PTFE معمولاً نمی تواند با ضخامت دیواره مشابهی مطابقت داشته باشد. کاربردهای متداول شامل لاینرهای کاتتر، شفت های میکروکاتتر، پوشش های سیم راهنما، آسترهای غلاف معرفی کننده، دستگاه های دسترسی عصبی و عروقی و قلبی عروقی، اجزای دارورسانی و کانال های ابزار آندوسکوپی می باشد.
بخش های زیر خواص مواد، ساختار داخلی، اندازه، نحوه مقایسه پلی آمید با PTFE و PEEK، ملاحظات ساخت، و مجموعه ای از سوالات متداول جمع آوری شده از مهندسی دستگاه واقعی و گفتگوهای منبع یابی پیرامون لوله های پلی آمید پزشکی را پوشش می دهد.

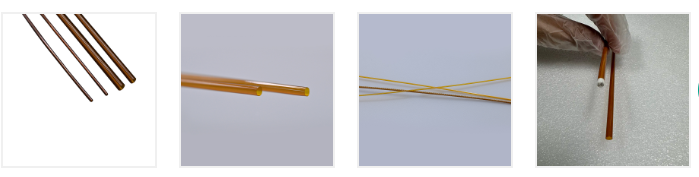

لوله پلی آمید پزشکی در واقع چیست؟
پلی آمید یک پلیمر معطر است که از پیوندهای ایمیدی مکرر ساخته شده است، یک ساختار شیمیایی که به ماده پایداری حرارتی و مکانیکی غیرعادی برای پلاستیک می دهد. در شکل لوله، رزین پلیآمید معمولاً از طریق اکستروژن یا روش ریختهگری پیوسته بر روی سنبه پردازش میشود، به همین دلیل است که لولههای پلیآمید پزشکی میتوانند به ضخامت دیوارهای بسیار نازکتر از آنچه اکستروژن بیشتر پلاستیکهای مهندسی دیگر میتوانند قابل اعتماد نگه دارند، دست یابند. لوله تمام شده اغلب دارای رنگ مشخص کهربایی تا قهوه ای طلایی مرتبط با مواد فیلم پلی آمید است، یک ویژگی بصری که شناسایی آن را در هنگام مونتاژ نیز آسان می کند.
از آنجایی که لوله پلیآمید پزشکی با دیواره نازک، مشخصات بیرونی دستگاه را کوچک نگه میدارد و در عین حال به پشتیبانی مکانیکی واقعی کمک میکند، اغلب بهعنوان لایه پایه در شفتهای کاتتر چند لایه انتخاب میشود، جایی که هر کسری از میلیمتر ضخامت دیواره اضافه شده، فضای موجود برای لومن کار را کاهش میدهد. این یک دلیل اصلی است که لوله پلیآمید برای میکروکاتترها و سایر ابزارهای عصبی عروقی با فضای محدود به یک انتخاب ماده استاندارد در میان مهندسان دستگاههایی تبدیل شده است که بر روی پلتفرمهای دسترسی با قطر کوچک کار میکنند.
لوله پلیآمید همچنین به دلیل سطح اصطکاک نسبتا کم و تحمل قطر داخلی ثابت آن ارزش دارد، که هر دوی این موارد زمانی که لوله بهعنوان پوشش کاتتر پلیآمید استفاده میشود مهم است که شفت خارجی سفتتری یا نوار تقویتکننده در اطراف آن ساخته میشود.
داخل لوله: ساخت لایه معمولی
لوله پلی آمید پزشکی به ندرت به طور کامل به تنهایی در یک دستگاه تمام شده استفاده می شود. معمولاً لایه پایه یا لاینر در یک کاتتر چند لایه یا ساخت غلاف است. نمودار برش زیر یک آرایش مشترک را نشان می دهد، اگرچه ترکیب دقیق لایه ها بر اساس طراحی دستگاه متفاوت است.
- پوشش بیرونی - یک لایه بیرونی روان کننده یا رنگی اختیاری که برای جابجایی و شناسایی روی لوله پایه اعمال می شود.
- تقویت قیطان یا کلاف - یک نوار فلزی یا پلیمری اختیاری که بین لایه ها قرار می گیرد تا مقاومت در برابر پیچ خوردگی و انتقال گشتاور را افزایش دهد.
- دیواره پلی آمید (لوله پایه) - لایه پلی آمید اکسترود شده یا ریخته گری اولیه که بیشتر عملکرد مکانیکی و حرارتی لوله را حمل می کند.
- لومن (حفره داخلی) - کانال باز که از لوله عبور می کند، به اندازه عملکرد دستگاه مورد نظر مانند مسیر سیم راهنما یا کانال تحویل دارو.
- طول لوله کامل - لوله تکمیل شده پیوسته قبل از برش به طول های کاری خاص دستگاه تولید می شود.
ویژگی های کلیدی که برای طراحی دستگاه اهمیت دارند
پایداری حرارتی
پلیآمید خواص مکانیکی خود را در محدوده دمایی وسیعتری نسبت به اکثر پلاستیکهای لولهای که در دستگاههای پزشکی استفاده میشود، حفظ میکند، که در طول مراحل پیوند مجدد جریان، چرخههای استریلسازی و هر فرآیندی که در آن لوله در معرض گرما قرار میگیرد در حالی که اجزای دیگر به آن متصل میشوند، اهمیت دارد.
استحکام مکانیکی نسبت به ضخامت دیوار
یک ویژگی تعیین کننده لوله پلی آمید پزشکی این است که چقدر استحکام کششی را حتی در ضخامت دیواره بسیار نازک حفظ می کند. این همان چیزی است که به مهندسان اجازه میدهد دستگاهی با قطر بیرونی کوچک طراحی کنند که در طول مسیریابی از طریق آناتومی پرپیچوخم همچنان در برابر پاره شدن یا جداشدگی مقاومت کند.
مقاومت شیمیایی و حلال
پلیآمید در برابر بسیاری از حلالها و پاککنندههای معمولی که در طول ساخت دستگاه استفاده میشوند، به خوبی مقاومت میکند، که خطر تخریب لاینر را در طی مراحل باند، پوشش یا جریان مجدد در ساخت کاتتر چند لایه کاهش میدهد.
عایق دی الکتریک و الکتریکی
پلی آمید یک عایق الکتریکی قوی است، خاصیتی که از استفاده گسترده آن در کاربردهای عایق مدار انعطاف پذیر و سیم خارج از پزشکی ناشی می شود و در دستگاه هایی که عناصر حسگر یا فرسایشی را در نزدیکی لوله ادغام می کنند مرتبط می شود.
ویژگی های سطح برای مونتاژ دستگاه
سطح داخلی نسبتاً صاف و با اصطکاک کم و تحمل قطر داخلی محکم، لوله پلیآمید را بهعنوان یک لاینر کاتتر پلیآمید عملی میکند که سیمهای راهنما یا سایر ابزارها به طور مکرر در طول یک روش از بین میروند.
برنامه اندازهگیری معمولی بر اساس دستگاه
جدول زیر محدوده کلی قطر داخلی را که در دستههای دستگاههای رایجی که از لوله پلیآمید پزشکی برای کاتترها و سیستمهای تحویل مرتبط استفاده میکنند، خلاصه میکند. اندازه دقیق همیشه با طراحی خاص دستگاه و آناتومی هدف تعیین می شود.
| دسته دستگاه | قطر داخلی معمولی | نقش لایه معمولی |
|---|---|---|
| میکروکاتتر عصبی عروقی | حدود 0.4 میلی متر | آستر پایه زیر قیطان |
| کاتتر تشخیصی | حدود 0.9 میلی متر | آستر داخلی |
| خط راهنما | حدود 0.3 میلی متر | پوشش یا پوشش سیم پیچ |
| آستر غلاف معرفی | حدود 1.2 میلی متر | آستر داخلی under braid |
| کانال کاری آندوسکوپی | حدود 2.8 میلی متر | لاینر کانال کار |
| کاتتر تحویل دارو | حدود 0.6 میلی متر | لومن لاینر تحویل |
گزینه های متداول ضخامت دیوار و تحمل
لولههای پلیآمید پزشکی دیواره نازک معمولاً در طیف وسیعی از ضخامتهای دیوار استاندارد تولید میشوند و به مهندسان دستگاه قبل از درخواست هر اندازه سفارشی نقطه شروعی را میدهند. از آنجایی که تلورانس های اکستروژن پلی آمید را می توان نسبت به ضخامت کلی دیوار نگه داشت، حتی نازک ترین گزینه های استاندارد برای کاربردهای لاینر تحمل بار به جای پوشش های صرفاً آرایشی عملی باقی می مانند.
پلی آمید در مقابل PTFE و PEEK برای لوله های پزشکی
لوله PTFE به طور گسترده ای در جایی که اصطکاک بسیار کم و بی اثری شیمیایی گسترده در اولویت است استفاده می شود، اما به طور کلی نمی توان آن را به همان دیواره های تحمل نازک و محکمی که لوله پلی آمید پزشکی به دست می آورد اکسترود کرد و بیشتر مستعد خزش در زیر بار است. لوله PEEK چقرمگی مکانیکی قوی دارد و اغلب برای مقاطع شفت سفتتر انتخاب میشود، اما قابلیت ضخامت دیواره آن در قطرهای بسیار کوچک معمولاً نسبت به پلیآمید مطلوبتر نیست و پردازش آن به لایههای بسیار نازک سختتر است.
در عمل، بسیاری از طرحهای کاتتر چندلایه از پلیآمید بهعنوان لایه داخلی برای استحکام دیواره نازک و دقت ابعادی آن، PTFE بهعنوان یک پوشش داخلی روانکننده که در آن عملکرد لغزش اولویت است، و PEEK یا پلاستیکهای مهندسی مشابه در بخشهای محور نزدیکتر سفتتر که چقرمگی مکانیکی حجیم بیشتر از دیوار اهمیت دارد، استفاده میکنند.
| اموال | پلی آمید | PTFE | PEEK |
|---|---|---|---|
| قابلیت دیوار نازک | خیلی بالا | متوسط | پایین تر |
| روانکاری سطح | متوسط | خیلی بالا | متوسط |
| چقرمگی مکانیکی حجیم | در دیوارهای نازک خوب است | پایین تر, prone to creep | بالا |
حفظ اموال در دمای بالا
پیوند مجدد جریان، مراحل انقباض حرارتی، و فرآیندهای استریلیزاسیون، همگی اجزای کاتتر را در هنگام ساخت یا آمادهسازی در معرض دمای بالا قرار میدهند. نمودار توضیحی زیر چگونگی روند حفظ ویژگی های نسبی برای پلی آمید، PTFE و PEEK را در هنگام پردازش یا افزایش دما، بر اساس الگوهای رفتار عمومی مواد که معمولاً در منابع مهندسی پلیمر به جای یک آزمایش آزمایشگاهی خاص به آن اشاره می شود، مقایسه می کند.
جایی که معمولاً از لوله های پلی آمید پزشکی استفاده می شود
لوله پلیآمید برای میکروکاتترها یکی از قابل مشاهدهترین کاربردها است، اما زمانی که دیواره نازک و مزایای پایداری ابعادی آن در نظر گرفته شود، این ماده در مجموعه گستردهتری از دستهبندیهای دستگاه ظاهر میشود.
- دستگاههای دسترسی عصبی عروقی، از جمله میکروکاتترهایی که برای هدایت عروق کوچک و پرپیچوخم مغزی استفاده میشوند.
- کاتترهای قلبی عروقی، که در آن یک لاینر کاتتر پلیآمید از یک محور بیرونی بافته یا پیچدار پشتیبانی میکند.
- پوششها و آسترهای راهنما که به پوشش بیرونی نازک و پایدار از نظر ابعادی نیاز دارند.
- غلاف های معرفی کننده و سیستم های تحویل برای روش های ساختاری قلب و عروق محیطی.
- کانال های ابزار آندوسکوپی و لاینر کانال کار.
- لومن های کاتتر تحویل دارو و مایع در جایی که مقاومت شیمیایی در برابر عامل تحویل داده شده اهمیت دارد.
- الکتروفیزیولوژی و شفتهای کاتتر تشخیصی که یک لاینر پلیآمید را با اجزای حسگر یا فرسایشی ترکیب میکنند.
ملاحظات ساخت برای مهندسان دستگاه
اکستروژن در مقابل اکستروژن چند لایه
لوله پلی آمید پزشکی تک لایه به خوبی به عنوان یک آستر مستقل عمل می کند، اما بسیاری از طرح ها نیاز به ساختارهای چند لایه یا چند لومن دارند که در یک فرآیند پیوسته واحد ساخته شده اند، که تعداد مراحل مونتاژ پایین دست و اتصالات را در دستگاه نهایی کاهش می دهد.
یکپارچه سازی بافته و سیم پیچ
هنگامی که انتقال گشتاور یا مقاومت در برابر پیچ خوردگی مورد نیاز است، قبل از اعمال ژاکت بیرونی، یک لایه بافته یا سیم پیچ بر روی لوله پایه پلیآمید اضافه میشود، فرآیندی که نیاز به کنترل دقیق قوام ابعادی آستر زیرین دارد تا از پوشش ناهموار تقویتکننده جلوگیری شود.
کدگذاری و شناسایی رنگ
از آنجایی که چندین لومن یا لایه میتواند در یک دستگاه وجود داشته باشد، پوششهای خارجی کددار رنگی یا لایههای رنگدانهدار اغلب در طول ساخت استفاده میشوند تا به اپراتورها و تکنسینهای مونتاژ در تشخیص لولههای با اندازه مشابه کمک کنند.
اندازه سفارشی و درخواست های تحمل
گزینههای استاندارد ضخامت و قطر دیوار بیشتر پلتفرمهای دستگاه را پوشش میدهند، اما کار با یک تامینکننده لوله پلیآمید درجه پزشکی که میتواند درخواستهای اندازه سفارشی را برآورده کند، برای دستگاههایی با نیازهای لومن یا مشخصات غیرمعمول مفید است.
اشتباهات رایجی که هنگام تعیین لوله پلی آمید باید از آنها اجتناب کرد
- تعیین ضخامت دیوار بدون تأیید نحوه تعامل آن با لایهی تقویتکننده بافته یا سیم پیچ برنامهریزیشده.
- نادیده گرفتن تفاوت روانکاری سطح در مقایسه با PTFE زمانی که عملکرد لغزش سیم راهنما در اولویت است.
- با فرض اینکه یک ضخامت دیواره برای تمام طول دستگاه به جای در نظر گرفتن مناطق مخروطی یا انتقالی کار می کند.
- انتخاب تامین کننده بدون تایید قابلیت تحمل قطر داخلی برای کاربردهای لومن تنگ.
- نادیده گرفتن گفتگوهای اولیه با یک سازنده لوله پلیآمید پزشکی درباره نحوه اتصال لوله با لایههای مجاور در طول مونتاژ.
درباره مواد پلیمری Ningbo Linstant
از زمان تأسیس در سال 2014، Ningbo Linstant Polymer Materials Co., Ltd. در پردازش اکستروژن، پوشش و پس پردازش لوله های پلیمری پزشکی تخصص داشته است. تمرکز این شرکت با تولید کنندگان تجهیزات پزشکی بر دقت، خروجی ثابت و قابلیت توسعه فرآیندهای متنوع است.
Linstant دارای یک محیط کارگاهی کنترل شده به مساحت نزدیک به 20000 متر مربع، مجهز به 15 خط اکستروژن وارداتی است که در اندازه های مختلف پیچ با قابلیت هم اکستروژن تک لایه، دولایه و سه لایه، هشت خط اکستروژن PEEK، دو خط قالب گیری تزریقی، نزدیک به 100 مجموعه تجهیزات جوشکاری و جوشکاری، جوشکاری و ست کردن و جوشکاری مشترک تجهیزات شکل دهی
پوشش محصول شامل لوله های تک لایه و چند لایه اکسترود شده، لوله های تک و چند لومن، لوله های بالون تک، دو و سه لایه، غلاف های تقویت شده سیم پیچ و بافته شده، لوله های PEEK و PI با مواد مهندسی خاص، و طیف وسیعی از راه حل های درمان سطح است. Linstant بهعنوان تولیدکننده لولههای پلیآمید پزشکی و تامینکننده لولههای پلیآمید پزشکی، از این فلسفه پیروی میکند که مواد پایه و مهارت اصلی است، ساختن پلتفرمهای متصل در میان فلوروپلاستیکها، پلیآمیدها، فرآیندهای بافته کردن، و کار تصفیه سطح.
این گروه با فعالیت از طریق شرکتهای تابعه که حوزههای تخصصی خود را مدیریت میکنند و در عین حال با هم هماهنگ هستند، برای تعمیق نوآوری محصول و کیفیت خدمات به عنوان تامینکننده لوله پلیآمید درجه پزشکی برای شرکای خود در سراسر صنعت فناوری پزشکی تلاش میکند.
سوالات متداول
Q1. لوله پلی آمید پزشکی چیست؟
یک لوله پلاستیکی جدار نازک اکسترود شده یا ریختهگری شده از رزین پلیآمید، که بهعنوان آستر، غلاف یا لایه ساختاری در داخل کاتترها، میکروکاتترها و دستگاههای کم تهاجمی مشابه استفاده میشود.
Q2. لوله پلی آمید برای چه مواردی استفاده می شود؟
معمولاً به عنوان آستر کاتتر، جزء شفت میکروکاتتر، پوشش سیم راهنما، لاینر غلاف معرفی کننده و لاینر کانال کاری در ابزارهای آندوسکوپی استفاده می شود.
Q3. چرا از پلی آمید در تجهیزات پزشکی استفاده می شود؟
این ضخامت دیواره بسیار نازک قابل دستیابی را با استحکام کششی معنی دار، پایداری حرارتی و مقاومت شیمیایی ترکیب می کند، ترکیبی که انطباق با سایر پلاستیک های لوله در همان ضخامت دیوار دشوار است.
Q4. مزایای لوله پلی آمید چیست؟
مزایای کلیدی شامل استحکام دیواره نازک، تحمل ابعادی محکم، پایداری در دمای بالا، مقاومت شیمیایی خوب و خواص عایق الکتریکی قوی است.
Q5. چه کاربردهایی از لوله پلی آمید پزشکی استفاده می شود؟
کاتترهای عصبی و قلبی عروقی، میکروکاتترها، لاینرهای سیم راهنما، غلافهای معرفی کننده، کانالهای آندوسکوپی و کاتترهای دارورسانی معمولاً از لوله پلی آمیدی استفاده می کنند.
Q6. آیا لوله پلی آمید برای کاتتر مناسب است؟
بله، لوله پلیآمید برای کاتترها یک انتخاب رایج به عنوان لایه داخلی است، به ویژه در طرحهای شفت کاتتر با قطر کوچک و چند لایه.
Q7. تفاوت بین لوله پلی آمید و PTFE چیست؟
پلی آمید generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Polyimide در مقابل PEEK، کدام یک برای لوله های پزشکی بهتر است؟
هیچکدام به طور جهانی بهتر نیستند. پلیآمید برای کاربردهای پوشش دیوار نازک مناسب است، در حالی که PEEK اغلب برای بخشهای محور نزدیکتر سفتتر انتخاب میشود، جایی که چقرمگی مکانیکی حجیم بیشتر از نازکی دیوار مهم است.
