چرا لوله پلی آمید تقویت شده انتخاب ارجح برای کاتترهای پزشکی است
لوله پلیآمید تقویتشده پزشکی در کاتترها استفاده میشود، زیرا دیوارهای بسیار نازک را با استحکام کششی بالا، انتقال گشتاور دقیق و مقاومت در برابر پیچ خوردگی قوی ترکیب میکند. که به مهندسان دستگاه اجازه می دهد تا شفت های کاتتر بسازند که مسیرهای عروقی باریک و پرپیچ و خم را بدون به خطر انداختن قابلیت فشار یا یکپارچگی ساختاری حرکت دهند. خود رزین پلیآمید در حال حاضر پایداری ابعادی و مقاومت شیمیایی فوقالعادهای را ارائه میدهد و هنگامی که یک لایه تقویتکننده فلزی بافته شده یا سیم پیچی اضافه میشود، لوله استحکام مکانیکی لازم برای حرکتهای فشار، گشتاور و خمشی را که روشهای مداخلهای نیاز دارند، به دست میآورد. این ترکیب دلیلی است که پلیآمید تقویتشده به یک روش ساخت استاندارد در کاتترهای هدایت کننده، میکروکاتترها، غلافهای زایمان و دستگاههای دسترسی مورد استفاده در روشهای قلبی عروقی، عصبی و عروقی و عروق محیطی تبدیل شده است.
بخشهای زیر در مورد علم مواد، ساختارهای تقویتکننده، تفاوتهای عملکرد در مقایسه با لولههای تقویتنشده، مناطق کاربردی رایج، و ملاحظات تولیدی که شفت کاتتر پلیآمید تقویتشده نهایی را شکل میدهند، توضیح میدهند.

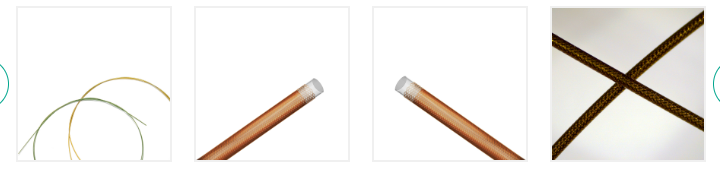

لوله پلی آمید تقویت شده پزشکی چیست؟
لوله پلیآمید تقویتشده برای کاتترها یک ساختار لولهای کامپوزیتی است که از یک لایه پلیآمید پایه، یک لایه تقویتکننده فلزی مانند فولاد ضد زنگ یا سیم تیتانیوم نیکل و اغلب یک ژاکت پلیمری ثانویه ساخته شده است. لایه پلی آمید که معمولاً ابتدا از طریق فرآیند ریخته گری حلال یا اکستروژن اعمال می شود، یک دیواره داخلی بسیار نازک و پایدار از لحاظ ابعادی را تشکیل می دهد. سپس یک فرآیند قیطاندن یا کلاف کردن، سیم ریز را به دور آن لایه پایه میپیچد، پس از آن یک پوشش پلیمری خارجی آرماتور را در جای خود قفل میکند و یک سطح بیرونی صاف و پیوسته ایجاد میکند.
این رویکرد لایه ای به همین دلیل است که ساختار اغلب به این صورت توصیف می شود لوله کاتتر پلی آمید بافته شده یا لوله پلی آمیدی تقویت شده با سیم پیچ، بسته به الگوی مورد استفاده برای لایه سیم. سازه های بافته شده معمولاً به انتقال گشتاور و مقاومت در برابر فشار ترکیدگی کمک می کنند، در حالی که سازه های سیم پیچ انعطاف پذیری و مقاومت در برابر پیچ خوردگی را در امتداد آناتومی منحنی نشان می دهند.
لایه های اصلی ساختمانی
- آستر پلی آمید داخلی: یک سطح لومن صاف و کم اصطکاک و یک دیوار پایه نازک و پایدار از نظر ابعادی را فراهم می کند
- لایه تقویتی: سیم ریز بافته شده یا سیم پیچی که کنترل گشتاور، قدرت ترکیدگی و مقاومت در برابر پیچ خوردگی را اضافه می کند
- ژاکت پلیمری بیرونی: آرماتور را در موقعیت قفل می کند و یک نمای بیرونی صاف برای ردیابی از طریق عروق ایجاد می کند.
خواص کلیدی مواد که پلی آمید را برای کاتترها مناسب می کند
پلیآمید بهعنوان لایه پایه برای لولههای کاتتر تقویتشده به دلیل تعادل بین استحکام دیواره نازک، پایداری حرارتی و مقاومت شیمیایی انتخاب میشود. در مقایسه با بسیاری از پلیمرهای مهندسی دیگر که در لولههای پزشکی اکسترود شده استفاده میشوند، پلیآمید به دیوار نازکتری اجازه میدهد تا بار مکانیکی مشابهی را حمل کند، که مستقیماً قطرهای خارجی کوچکتر کاتتر را بدون کاهش اندازه لومن پشتیبانی میکند.
از آنجایی که پلیآمید تقویتنشده نسبتاً سفت و سخت است و میتواند در زیر شعاعهای خمش تیز مستعد پیچ خوردگی باشد، مهندسان کاتتر برای جبران درجه انعطافپذیری متوسط و در عین حال حفظ استحکام و مزایای دیواره نازک پلیمر پایه، تقویتکنندههای بافته یا سیم پیچی اضافه میکنند. این یکی از دلایل اصلی است لوله پلی آمید تقویت شده پزشکی به جای استفاده از پلی آمید به تنهایی در اکثر طرح های شفت کاتتر مشخص شده است.
چگونه بافته کردن و کویلینگ عملکرد شفت کاتتر را بهبود می بخشد
برای حل سه مشکل عملی که مهندسان هنگام طراحی شفت کاتتر با آن مواجه می شوند، به لوله پلی آمیدی تقویت می شود: حفظ باز بودن لومن در حین خم شدن، انتقال گشتاور چرخشی از انتهای پروگزیمال به نوک دیستال، و مقاومت در برابر فشار داخلی ایجاد شده در هنگام تزریق کنتراست یا باد کردن بالون. یک لایه بافته، معمولاً از فولاد ضد زنگ ریز یا سیم تیتانیوم نیکل بافته شده در یک الگوی متقاطع، تنش را به طور مساوی در اطراف لوله توزیع می کند و به ویژه برای انتقال گشتاور یک به یک در هدایت کاتترها و سیستم های تحویل موثر است.
در مقابل، یک لایه مارپیچ، یک سیم منفرد یا دوتایی را در یک الگوی مارپیچ در طول لوله میپیچد. تقویت کویل عموماً در بخشهایی از کاتتر که نیاز به خم شدن در منحنیهای آناتومیکی محکم دارند، مانند بخشهای میکروکاتتر دیستال، ترجیح داده میشود، زیرا گام باز یک سیم پیچ در برابر پیچ خوردگی مقاومت میکند و در عین حال به شفت اجازه میدهد تا نرم خم شود.
مقایسه الگوهای تقویتی
بسیاری از شفت های کاتتر تمام شده به یک نوع تقویت کننده در تمام طول متکی نیستند. در عوض، یک قطعه پروگزیمال ممکن است از یک بافته محکمتر برای قابلیت فشار و گشتاور استفاده کند، در حالی که یک بخش دیستال برای انعطافپذیری به یک سیم پیچ باز تبدیل میشود، تکنیکی که به عنوان سفتی متغیر یا طراحی منطقه انتقال شناخته میشود. این رویکرد ترکیبی رایج است لوله پلی آمید تقویت شده برای میکروکاتترها جایی که نوک دیستال باید رگ های کوچک و پرپیچ و خم را حرکت دهد در حالی که شفت پروگزیمال هنوز نیاز به انتقال نیروی فشار دارد.
مقایسه عملکرد: لوله های پلی ایمید تقویت شده در مقابل غیر تقویت شده
ارزش عملی افزودن یک لایه تقویتکننده هنگام مقایسه لوله پلیآمید تقویتشده و غیرتقویتشده در بین فاکتورهای عملکردی که بیشترین اهمیت را در کاربردهای کاتتر دارند، واضحتر میشود. لوله پلیآمید تقویتنشده در کاربردهای مستقیم و کم گشتاور مانند غلافهای محافظ یا معرفیکننده خاص به خوبی عمل میکند، اما در سناریوهایی که به خمش مکرر، انتقال گشتاور یا مقاومت در برابر فشار ترکیدگی بیشتر نیاز دارند، محدود است.
خلاصه مقایسه
| فاکتور عملکرد | غیر تقویت شده Polyimide | تقویت شده Polyimide |
|---|---|---|
| گشتاور Transmission | محدود | قوی، تقریباً یک به یک |
| مقاومت پیچ خوردگی | متوسط | در امتداد منحنی ها بهبود یافته است |
| فشار ترکیدگی Tolerance | پایین تر | بالاer |
| برنامه معمولی | غلاف ساده، آستر | شفت کاتتر، سیستم های تحویل |
جایی که از لوله های پلی آمید تقویت شده پزشکی استفاده می شود
لولههای پلیآمید تقویتشده در طیف گستردهای از دستههای دستگاههای کم تهاجمی ظاهر میشوند، زیرا مزایای اصلی یکسان، دیواره نازک، استحکام بالا و انعطافپذیری قابل پیشبینی برای بسیاری از نیازهای بالینی مختلف اعمال میشود. جدول زیر دسته بندی دستگاه های متداول را فهرست می کند که این ساختار لوله معمولاً در آن یافت می شود.
| دسته دستگاه | چرا Reinforced Polyimide Is Used |
|---|---|
| کاتترهای هدایت کننده | گشتاور control and thin wall for larger inner lumen |
| میکروکاتترها | فلکسibility with kink resistance in small vessels |
| غلاف تحویل | قدرت ترکیدگی در حین استقرار دستگاه |
| دسترسی به کاتترها | قابلیت هل دادن مداوم در مسیرهای پر پیچ و خم |
| شفت کاتتر قابل هدایت | رفتار خمش قابل پیش بینی برای کنترل نوک |
از آنجا که نیازهای بالینی بسته به روش متفاوت است، بسیاری از تیم های دستگاه با a تامین کننده لوله های PI تقویت شده پزشکی که می تواند تراکم قیطان، گام سیم پیچ، ضخامت دیوار، و مواد ژاکت را برای مطابقت با طراحی کاتتر خاص به جای استفاده از یک مشخصات ثابت در هر خط تولید، تنظیم کند.
ملاحظات طراحی برای لوله های پلی آمید تقویت شده سفارشی
انتخاب پیکربندی مناسب لوله پلیآمید تقویتشده به چندین متغیر طراحی در تعامل بستگی دارد. مهندسان معمولاً فاکتورهای زیر را با هم ارزیابی میکنند و نه مجزا، زیرا تغییر یک متغیر، مانند تراکم قیطان، بر سایر متغیرها مانند ضخامت دیوار یا انعطافپذیری تأثیر میگذارد.
- الگوی سیم: بافته شده برای بخش های با گشتاور سنگین، سیم پیچ برای بخش های دیستال انعطاف پذیر
- مواد سیم: فولاد ضد زنگ برای سفتی، تیتانیوم نیکل برای بازیابی الاستیک
- تعداد یا گام انتخابی: الگوهای متراکم تر پاسخ گشتاور و قدرت ترکیدگی را افزایش می دهند
- ضخامت دیوار: دیوارهای نازکتر اندازه لومن را به حداکثر میرسانند اما به تعادل تقویتی دقیق نیاز دارند
- جنس ژاکت بیرونی: بر روانکاری، استحکام باند و سفتی کلی شفت تأثیر می گذارد
- مناطق انتقالی: تغییرات سفتی تدریجی خطر انحراف در نقاط اتصال را کاهش می دهد
از آنجایی که محورهای کاتتر اغلب به رفتار مکانیکی متفاوتی در طول خود نیاز دارند، الف لوله پلی آمید تقویت شده سفارشی ساخت یک روش معمول است نه یک مشخصات یکنواخت. این معمولاً با تغییر پارامترهای قیطان یا سیم پیچ بخش به بخش در طول تولید و سپس اتصال قطعات به یک محور پیوسته به دست می آید.
بررسی اجمالی فرآیند تولید
تولید لولههای پلیآمید تقویتشده معمولاً دنبالهای را دنبال میکند که با یک لاینر پایه پلیآمید شروع میشود و با یک لوله کامپوزیتی آماده و آماده برای مونتاژ کاتتر به پایان میرسد. در حالی که پارامترهای فرآیند خاص بین تولید کنندگان متفاوت است، گردش کار کلی شامل مراحل زیر است.
توضیحات مرحله
- تشکیل لاینر: لوله پایه پلی آمید تشکیل شده و به قطرهای داخلی و خارجی دقیق تبدیل می شود
- بافتن یا کلاف کردن: سیم ریز روی آستر در الگو و گام مشخص شده اعمال می شود
- کاپشن: یک لایه پلیمری خارجی برای پوشاندن آرماتور و صاف کردن سطح خارجی اعمال می شود
- کار پیوند و انتقال: چندین بخش برای ایجاد سفتی متغیر در امتداد شفت به هم متصل می شوند
- بازرسی: بررسی های ابعادی، بصری و مکانیکی تأیید می کند که لوله با مشخصات طراحی مطابقت دارد
درباره LINSTANT: شریک تولیدی برای لوله های پلی آمید تقویت شده
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. در سال 2014 تاسیس شد و از آن زمان بر روی پردازش اکستروژن، پوشش و فناوری پس از پردازش برای لوله های پلیمری پزشکی متمرکز شده است. این شرکت خود را به عنوان پل ارتباطی بین تامین کنندگان مواد و سازندگان دستگاه قرار می دهد و هدف آن ارائه نوآوری ثابت و کارآمد به مشتریانی است که روی برنامه های کاتتر و دستگاه های کم تهاجمی کار می کنند. به عنوان یک تامین کننده لوله پلی آمید تقویت شده LINSTANT از لوله های تک لایه و چند لایه اکسترود شده، لوله های تک و چند لومن، لوله های بالون تک، دو و سه لایه، غلاف های تقویت شده سیم پیچ و بافته، و لوله های مواد مهندسی تخصصی از جمله PEEK و پلی آمید پشتیبانی می کند.
LINSTANT یک کارگاه تصفیه را در مساحتی نزدیک به 20000 متر مربع راه اندازی می کند که از روش های هم تراز با GMP پیروی می کند، با پشتیبانی از 15 خط اکستروژن وارداتی با اندازه های مختلف پیچ و قابلیت هم اکستروژن تک لایه، دو لایه و سه لایه، هشت خط اکستروژن PEEK، دو دستگاه بسته شدن فنر و بسته شدن فنر 10، و چهل مجموعه تجهیزات جوشکاری و شکل دهی.
عکس فوری شرکت
| متریک | شکل |
|---|---|
| خروجی لوله اکستروژن | 20000000 در سال |
| بافته شده Tube and Sheath Output | 2000000 در سال |
| منطقه اتاق تمیز | 30000 متر مربع، کلاس ISO-7 و ISO-8 |
| تجهیزات آزمایشی و آزمایشی | 1500 sets |
| شرکای دستگاه | 600 |
LINSTANT ماموریت خود را هموار کردن راه با مواد و نوآوری برای تأثیر فوری، با چشم انداز توانمندسازی دستگاه های پزشکی کم تهاجمی جهانی از طریق تخصص چینی توصیف می کند. ارزش های اصلی شرکت بر نوآوری مستقل، تلاش برای برتری، اولویت دادن به مسئولیت و موفقیت مشترک متمرکز است و آن را به عنوان یک شریک کاری برای تیم های ارزیابی کننده قرار می دهد. لوله پلی آمید تقویت شده پزشکی supplier برای توسعه شفت کاتتر
سوالات متداول
Q1. لوله پلی آمید تقویت شده پزشکی چیست؟
این یک لوله کاتتر کامپوزیتی است که از یک لاینر پلیآمید نازک ترکیب شده با یک لایه تقویتکننده فلزی بافته یا سیم پیچ و یک ژاکت پلیمری بیرونی ساخته شده است که برای دادن استحکام شفتهای کاتتر، کنترل گشتاور و انعطافپذیری استفاده میشود.
Q2. لوله پلی آمید تقویت شده برای چه مواردی استفاده می شود؟
این در درجه اول برای ساخت شفت کاتتر، غلاف تحویل، و دستگاه های دسترسی به دیواره های نازک، انتقال گشتاور و مقاومت در برابر پیچ خوردگی به طور همزمان مورد استفاده قرار می گیرد.
Q3. چرا از پلی آمید در لوله های پزشکی استفاده می شود؟
پلی آمید تعادل قوی از استحکام کششی، پایداری حرارتی و مقاومت شیمیایی را در یک دیوار بسیار نازک ارائه میکند که به مهندسان اجازه میدهد تا قطر بیرونی کاتتر را با حفظ اندازه لومن کوچک نگه دارند.
Q4. مزایای لوله پلی آمید تقویت شده چیست؟
مزایای کلیدی عبارتند از انتقال گشتاور بهبود یافته، تحمل فشار ترکیدگی بالاتر، مقاومت در برابر پیچ خوردگی بهتر در امتداد منحنی ها، و توانایی حفظ نمایه دیواره نازک در مقایسه با لوله های غیر تقویت شده.
Q5. چه دستگاه های پزشکی از لوله های پلی آمید تقویت شده استفاده می کنند؟
کاتترهای راهنما، میکروکاتترها، غلافهای تحویل، کاتترهای دسترسی و شفتهای کاتتر قابل هدایت دستههای دستگاههای رایجی هستند که بر این ساختار لوله تکیه دارند.
Q6. چرا از لوله پلی آمید تقویت شده در کاتترها استفاده می شود؟
کاتترها به شفتی نیاز دارند که بتواند از طریق مسیرهای باریک عروقی فشار داده شود، گشتاور شود و خم شود و لایه تقویت کننده به پایه پلی آمید نازک استحکام مکانیکی لازم برای این حرکات را می دهد.
Q7. لوله کاتتر پلی آمید تقویت شده چیست؟
این به طور خاص به لوله های پلی آمیدی اشاره دارد که با یک لایه تقویتی بافته یا سیم پیچ برای استفاده به عنوان یا درون ساختار شفت کاتتر طراحی شده اند.
Q8. چگونه لوله های تقویت شده عملکرد کاتتر را بهبود می بخشد؟
تقویت کننده تنش مکانیکی را در طول لوله توزیع می کند، پاسخ گشتاور را بهبود می بخشد، مقاومت در برابر پیچ خوردگی در طول ناوبری، و افزایش مقاومت در برابر فشار داخلی در طول روش هایی مانند تزریق کنتراست را افزایش می دهد.
Q9. شفت کاتتر تقویت شده چیست؟
شفت کاتتر تقویتشده بدنه اصلی کاتتر است که با استفاده از لولههای تقویتشده ساخته میشود و اغلب الگوهای بافته یا سیم پیچ مختلف را در طول خود ترکیب میکند تا قابلیت فشار و انعطاف پذیری دیستال را متعادل کند.
Q10. بهترین ماده برای شفت کاتتر چیست؟
بهترین ماده واحد برای هر شفت کاتتر وجود ندارد، زیرا انتخاب بستگی به روش دارد، اما پلیآمید تقویتشده زمانی انتخاب میشود که استحکام دیواره نازک، کنترل گشتاور و انعطافپذیری همگی باید با هم متعادل شوند.
